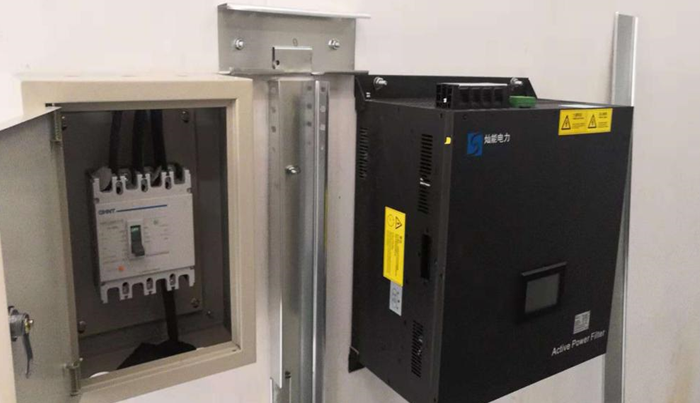

（壁挂式APF模块）

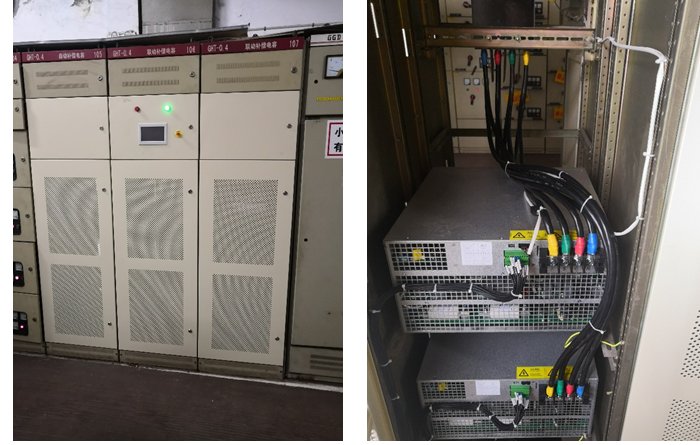

（对电容柜进行SVG改造）

该新材料制造企业配置1台1250KVA的变压器，车间生产线包含有变频加热等电气设备，工作时会产生较大谐波污染，引起400V低压电容器组频繁损毁，串联电抗器噪声、发热异常等运行故障。同时还造成企业10kV进线回路（PCC公共连接点）谐波电流超标，当地供电公司要求企业限期整改。灿能公司先后对企业10kV进线和1250KVA变压器低压侧进行电能质量测试，在此基础上提出了APF+SVG的综合治理方案。

此项目工程实施工作量较大，在保留电容柜柜体的基础上，拆除电容器等元器件，重新装配SVG模块，并对前后柜门进行了更换。工程完工后，10kV进线回路实时功率因数始终保持在0.95以上，各次谐波电流幅值均降低到国标限值以内。
