一、项目背景
江苏某公司现有10kV配电所一座，主供电容量为6600kVA，共有3台10kV配变（1#变2500kVA、2#变1600kVA、3#变2500kVA）。
屋顶分布式光伏电站项目总装机规模为5.6034MWp，采用“分块发电、集中并网”方案，以10kV电压等级并网，1个并网点。采用14854片390W光伏组件、18台逆变器、3台升压变。

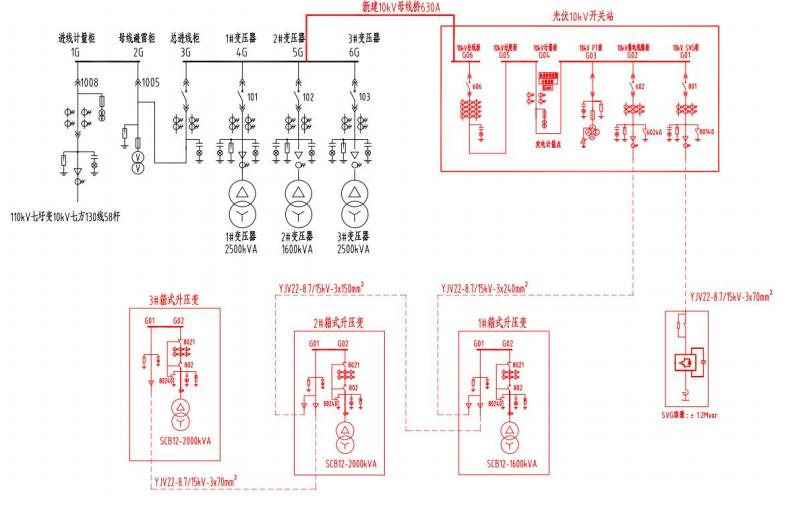

电气一次系统图
根据该公司电能质量评估报告，该用户产生的5次谐波电流超过国标限值，5次谐波电压含有率及电压总谐波畸变率不满足国标限值要求。
南京灿能电力自动化股份有限公司对该公司3台配变低压侧进行了谐波测试，根据测试数据制定了谐波治理方案，在3台配变低压侧总计安装1600A有源电力滤波器APF。

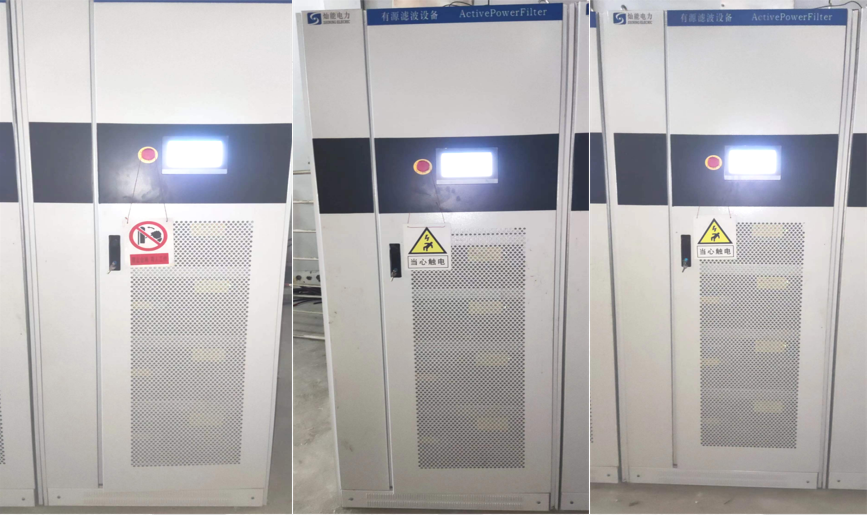

APF现场安装图
二、应用效果
有源电力滤波器APF投运后，5、7次谐波电流得到有效滤除，电压总谐波畸变率改善明显。

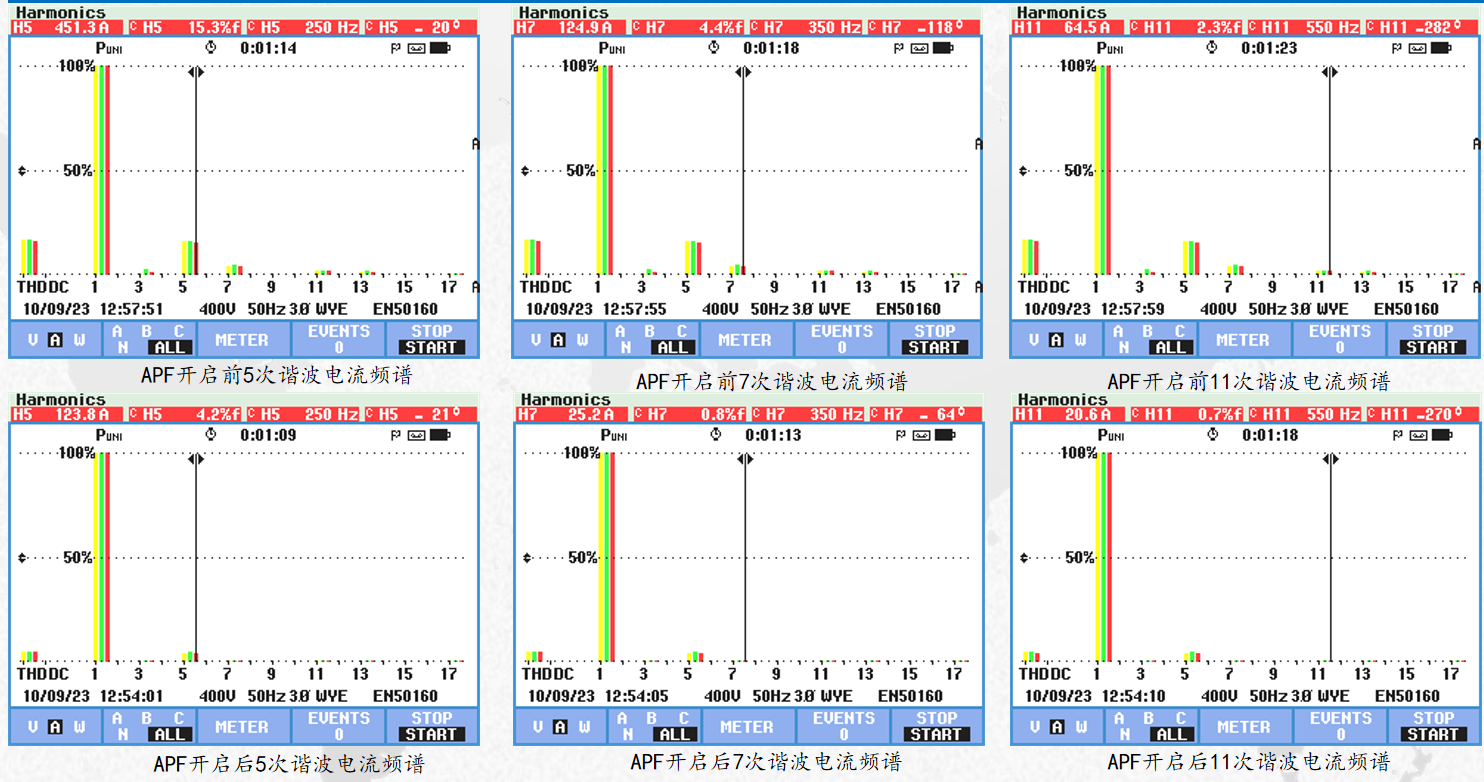

1#变压器APF运行后可以看出，谐波电压总畸变率从7.5%降至3.7%，谐波电流总畸变率从16.3%降至4.0%，5次谐波电流畸变率由15.3%滤除至4.2%，7次谐波电流畸变率由4.4%滤除至0.8%，11次谐波电流畸变率由2.3%滤除至0.7%。
1#变治理前后对比

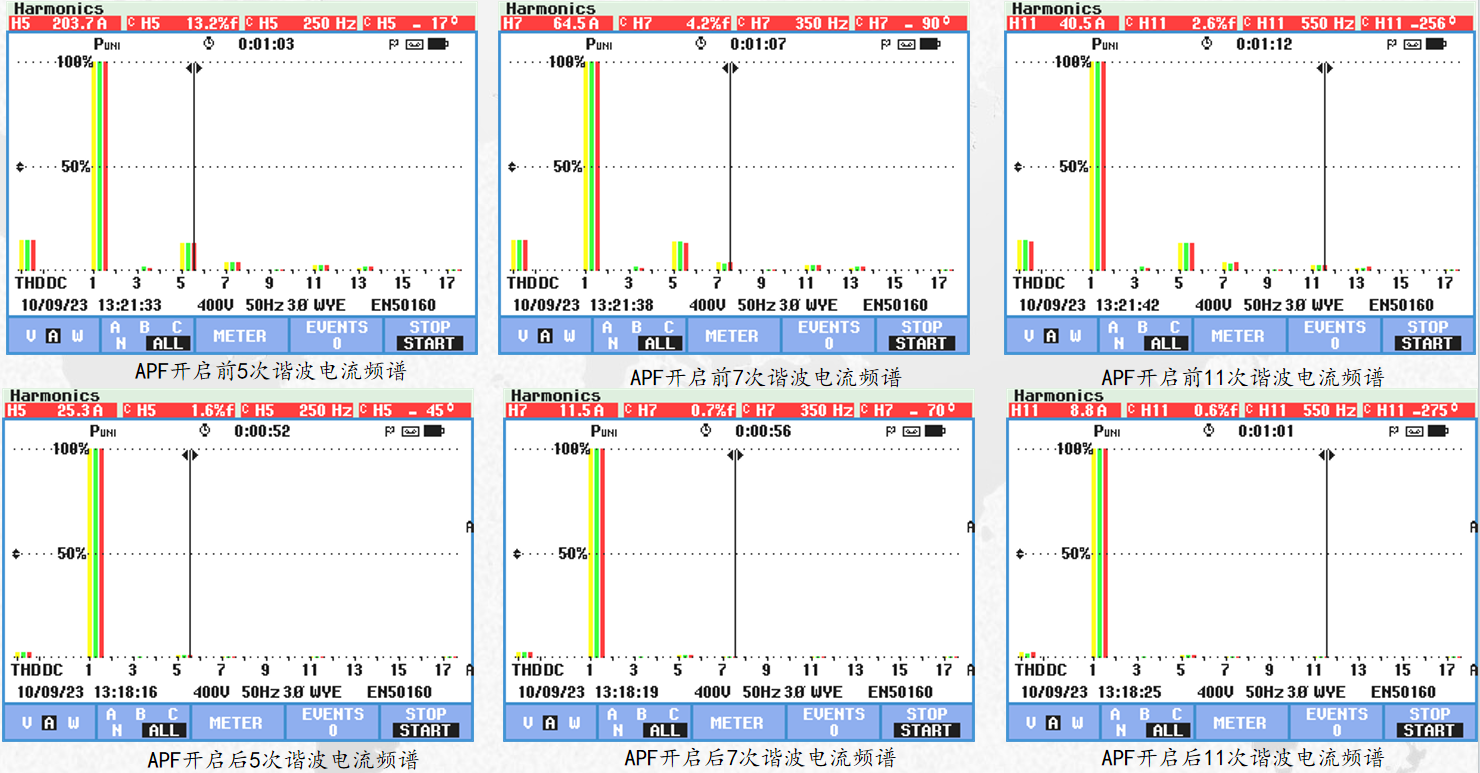

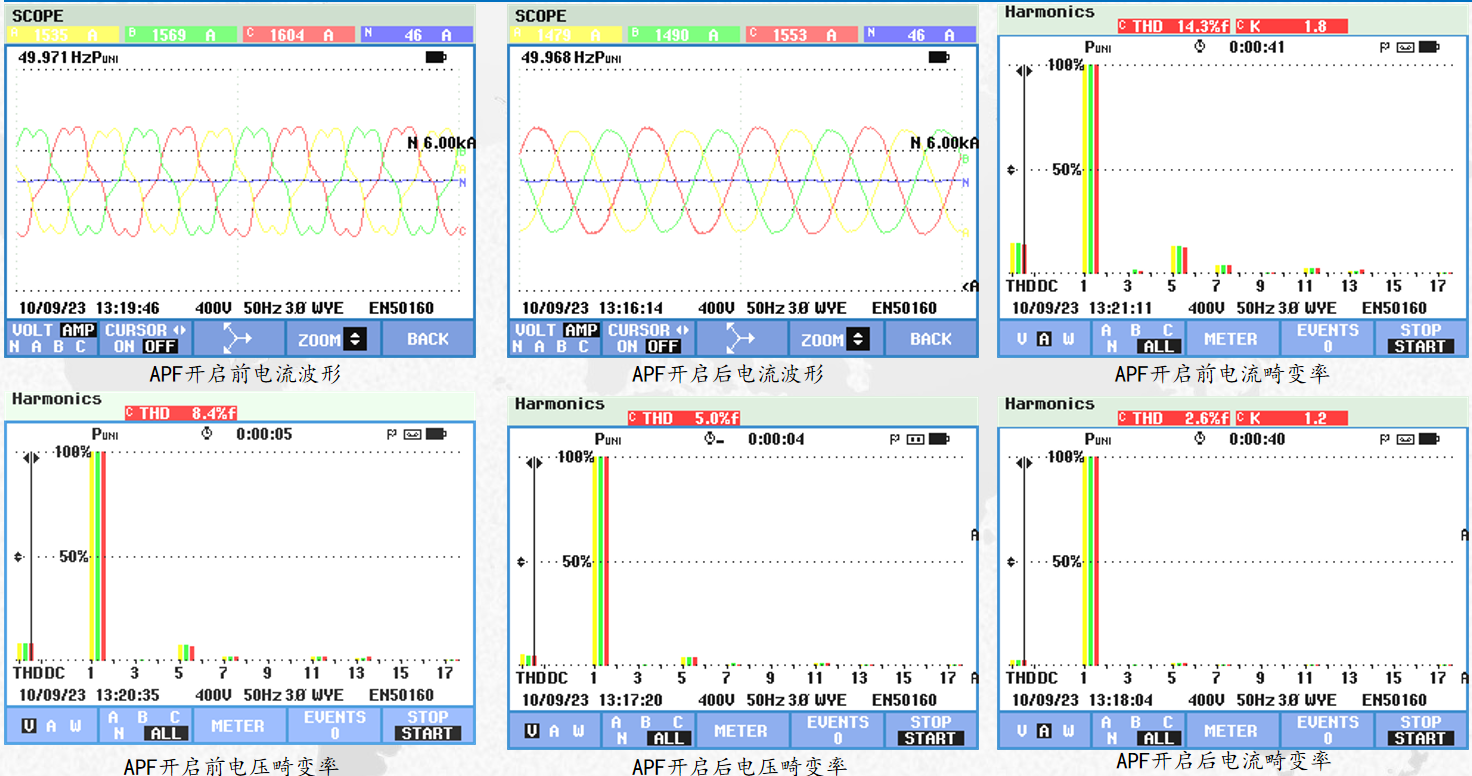

2#变压器APF运行后可以看出，谐波电压总畸变率从8.4%降至5.0%，谐波电流总畸变率从14.3%降至2.6%，5次谐波电流畸变率由13.2%滤除至1.6%，7次谐波电流畸变率由4.2%滤除至0.7%，11次谐波电流畸变率由2.6%滤除至0.6%。
2#变治理前后对比

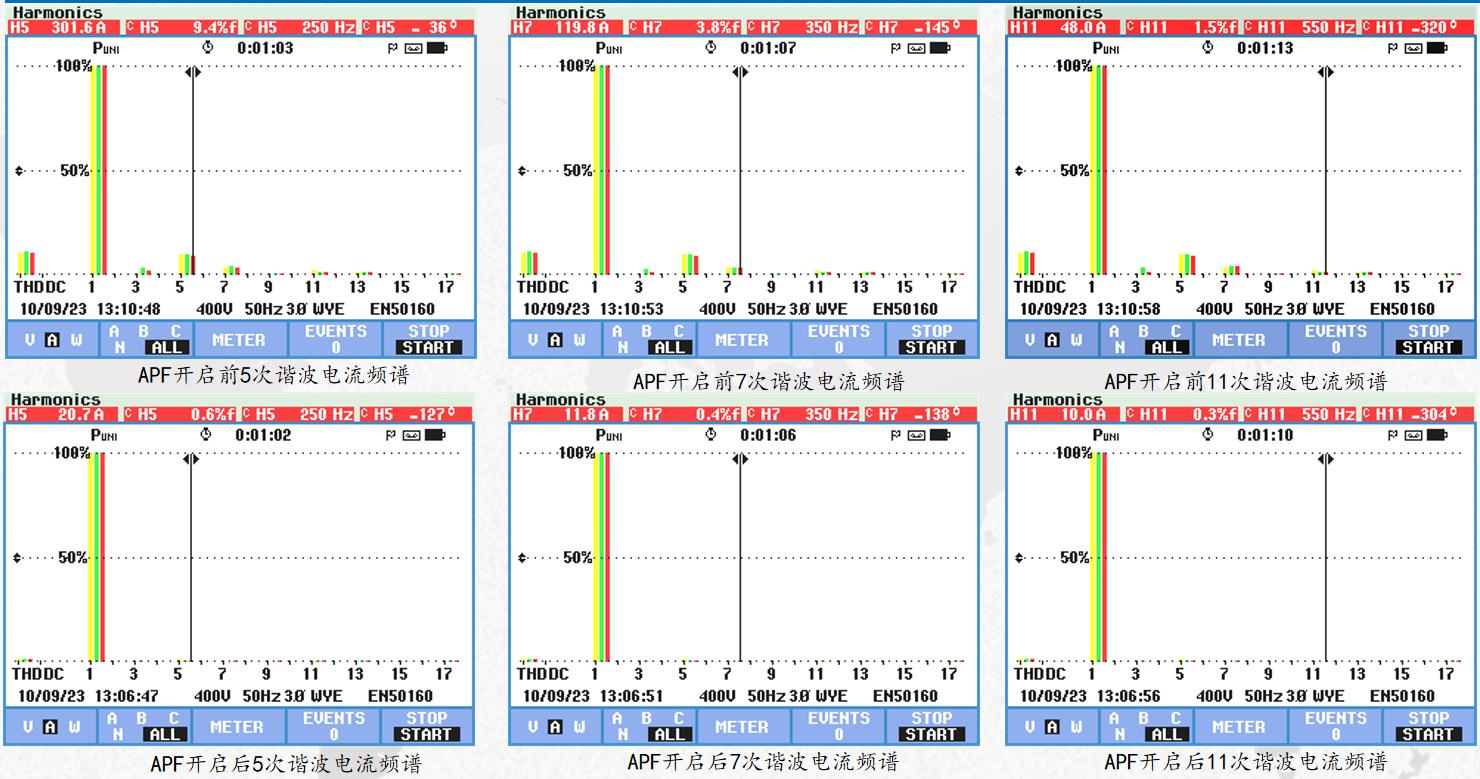

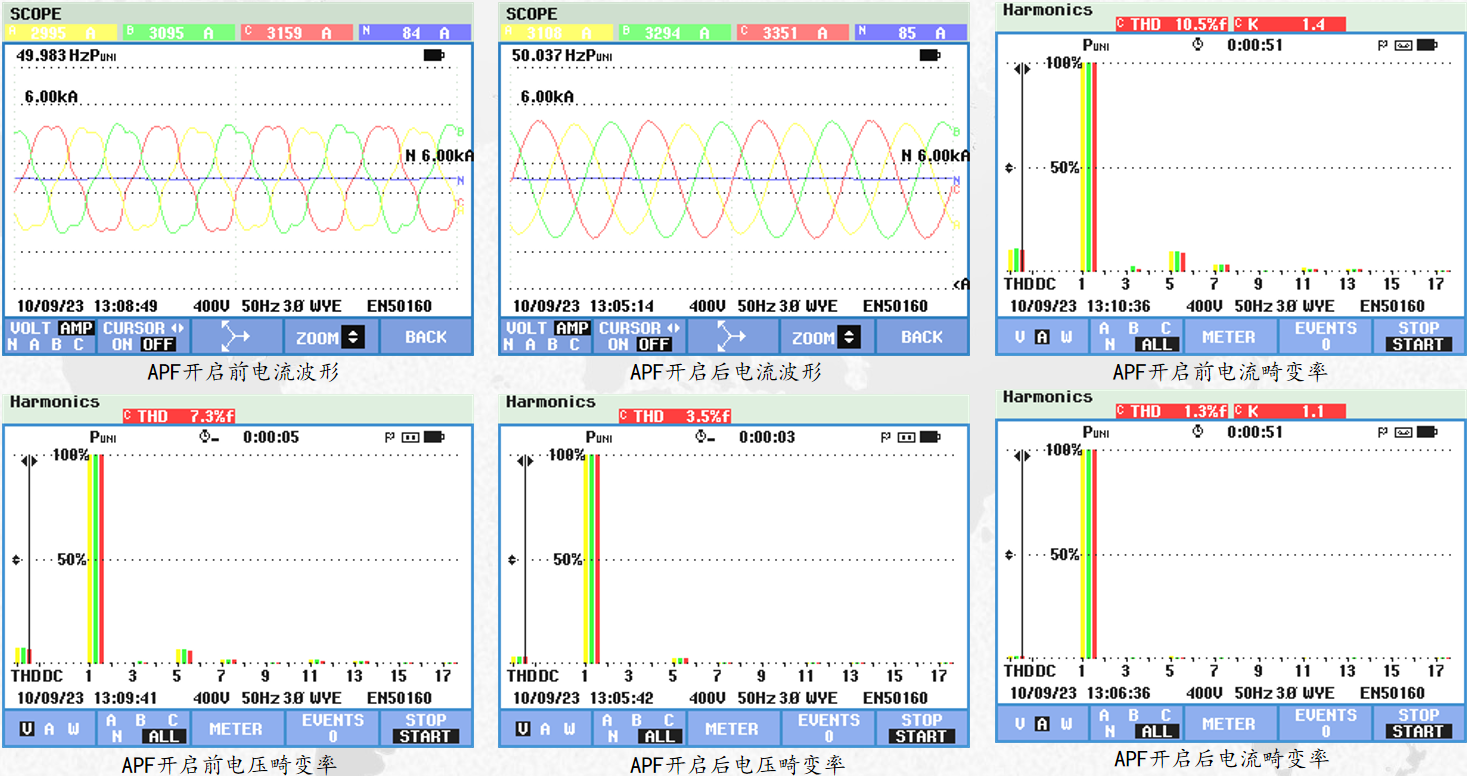

3#变压器APF运行后可以看出，谐波电压总畸变率从7.3%降至3.5%，谐波电流总畸变率从10.5%降至1.3%，5次谐波电流畸变率由9.4%滤除至0.6%，7次谐波电流畸变率由3.8%滤除至0.4%，11次谐波电流畸变率由1.5%滤除至0.3%。
3#变治理前后对比
